介绍

实验前阅读

学术诚信（什么事情能做，什么不能）
请务必仔细阅读配置git一节，这关乎你最终项目能否验收通过
如何正确向助教提问：提问的智慧和Stop-Ask-Questions-The-Stupid-Ways
外部资源
- CMU 15445
  - 卡耐基梅隆大学的数据库课程网站
  - 如果你对数据库系统感兴趣，那么强烈推荐自学这门课（然后就可以联系老师来实验室做超酷的项目啦🤩）
- 一个简短的C++教程
- cpp reference提供了非常详细的C++标准文档
- GDB调试入门指南
- GDB Cheatsheet
- 一个可视化交互式git教学
  - 如果你还不会使用git可以先做一遍这个教学

关于网络

实验文档托管在github page上，无法稳定魔法上网的同学可以点击右上角下载pdf版本。但由于该文档还处于实验阶段，随时可能进行更新，阅读pdf版本可能无法及时获取最新版的实验文档，所以还是推荐同学们设法稳定魔法上网。

如何求助

如果你在实验过程中遇到了困难，并打算向助教寻求帮助，请先阅读提问的智慧和Stop-Ask-Questions-The-Stupid-Ways这两篇文档。
如果你发现了实验文档的错误、不严谨或者对实验内容有疑问或建议，建议通过右上角Github Issue向我们提出建议。

实验方案

理解数据库系统的根本途径是从零开始实现一个完整的数据库系统。但对于我们的课程项目来说从零做一个完整系统的工作量是“超模“的，于是我们基于MySQL8.0设计了DB20XX教学系统。本学期，同学们需要在该系统中完成一个B+树索引。

实验环境

编程语言：C++17
操作系统：Ubuntu 20.04(使用其他发行版或其他版本的Ubuntu不保证文档可用，需要你自行探索如何操作)
编译器：GCC

如何查阅资料

在学习和实验的过程中, 你会遇到大量的问题. 除了参考课本内容之外, 你需要掌握如何获取其它参考资料.

但在此之前, 你需要适应查阅英文资料。

如何适应查阅英文资料? 方法是尝试并坚持查阅英文资料.

	搜索引擎	百科	问答网站
推荐使用	https://google.com	https://en.wikipedia.org	https://stackoverflow.com

一些说明：

一般来说，百度对英文关键词的处理能力比不上Google。
通常来说，英文维基百科比中文维基百科和百度百科包含更丰富的内容。为了说明为什么要使用英文维基百科, 请你对比词条Boyce-Codd范式分别在百度百科，中文维基百科和英文维基百科中的内容。
stackoverflow是一个程序设计领域的问答网站，里面除了技术性的问题(What is “:-!!” in C code?)之外, 也有一些学术性(Is there a regular expression to detect a valid regular expression?) 和一些有趣的问题(What is the “–>” operator in C++?)。
自从ChatGPT诞生以后许多问题可以直接问GPT，或许能获得比搜索引擎更好的答案，同学们也不妨使用。

本章节选并改编自南京大学计算机系统基础课程实验课程文档

开发环境配置

再次强调该文档适用于Ubuntu 20.04，其余操作系统可以以此文档为依据自行探索如何操作。本章将一步步带你配置出一个好用的开发环境。

Ubuntu 22.04上存在libssl版本过高的问题，不建议使用，否则需要自己进行libssl版本回退，非常麻烦

安装Ubuntu20.04

什么年代了还在用传统虚拟机

Windows

Windows 10/11可以使用WSL(Windows Linux Subsystem)

如果很不幸你是家庭版用户，那么请自行安装VirtualBox，上网搜索How to install Ubuntu 20.04 on Virtualbox进行安装。

MacOS

MacOS可以使用OrbStack、UTM、Parallels或者VirtualBox

Linux

使用真机也是个不错的选择，如果你比较Geek的话（

虽然学习计算机专业不是为了修电脑装系统，但如果你连系统都没装过，也确实不太好意思跟亲戚说你是学计算机的。现在机会来了，如果你以前真的从来没有安装过操作系统，我们强烈建议你装一下真机，来了解一下安装操作系统都需要经历些什么。

安装依赖并获取源代码

检查网络是否可用

打开一个终端，输入以下指令：

ping -c 4 mirror.sjtu.edu.cn

如果网络通畅，你应该看到如下的输出：

PING mirror.sjtu.edu.cn (111.186.58.212) 56(84) bytes of data.
64 bytes from 111.186.58.212 (111.186.58.212): icmp_seq=1 ttl=50 time=3.31 ms
64 bytes from 111.186.58.212 (111.186.58.212): icmp_seq=2 ttl=50 time=2.42 ms
64 bytes from 111.186.58.212 (111.186.58.212): icmp_seq=3 ttl=50 time=2.36 ms
64 bytes from 111.186.58.212 (111.186.58.212): icmp_seq=4 ttl=50 time=1.78 ms

--- mirror.sjtu.edu.cn ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 1.781/2.468/3.306/0.544 ms

apt是Debian系Linux中的一个命令行工具，用于管理软件包。它可以自动从互联网上下载并安装软件包，解决软件包之间的依赖关系，并升级已安装软件包。使用apt可以避免手动下载和安装软件包的繁琐过程，使软件包的管理更加简单、快捷和高效。apt的优点是操作简单、功能强大、自动依赖解决，是Linux系统中不可或缺的软件包管理工具之一。apt默认去海外的软件源下载软件包，由于GFW的存在，这个下载速度慢得令人发指，所以需要更换apt的软件源。请自行依照SJTU的指引完成换源。

为了方便后续操作，请务必将所有的deb-src镜像取消注释。

安装实验所需的工具和依赖

如果上一步操作你没有将所有deb-src镜像取消注释，再次强调，请务必取消。打开终端，输入以下指令。

sudo apt build-dep -y mysql-server-8.0
sudo apt install -y git

配置git

以下内容节选并改编自Github官方文档Duplicating a repository。

打开这个页面，在你自己的Github账户下创建一个新仓库。并且务必将可见性设为Private，确保你的代码只有你自己能看到。
打开终端，输入以下指令。

git clone --bare https://github.com/FLAYhhh/DB20XX.git db20xx-public

然后将公共的DB20XX代码仓库mirror到你的私有仓库。假设你的Github用户名是student，私有仓库名是DB20XX-private。在刚刚的终端里继续输入以下指令：

cd db20xx-public
# 如果你使用https进行push / pull
git push https://github.com/student/DB20XX-private.git bplustree_index
# 如果你使用ssh进行push / pull
git push git@github.com:student/DB20XX-private.git bplustree_index

现在公共代码已经被复制到你的私有仓库里了，可以删掉公共代码了。

cd ..
rm -rf db20xx-public

将你的私有仓库克隆下来

# 如果你使用https进行push / pull
git clone https://github.com/student/DB20XX-private.git
# 如果你使用ssh进行push / pull
git clone git@github.com:student/DB20XX-private.git

#然后切换到bplustree_index这个分支上
git checkout bplustree_index

将公共的DB20XX代码仓库设为私有仓库的上游，以便跟随公共仓库的更新。在终端中进入你的代码仓库。输入以下的指令

git remote add public https://github.com/FLAYhhh/DB20XX.git

你可以通过下面的指令查看当前仓库有几个远程源

git remote -v
# 以下是输出
origin https://github.com/student/DB20XX-private.git (fetch)
origin https://github.com/student/DB20XX-private.git (push)
public https://github.com/FLAYhhh/DB20XX.git (fetch)
public https://github.com/FLAYhhh/DB20XX.git (push)

然后，配置你的用户名和邮箱，这步请务必要做，验收时会查看git log是否符合要求。用户名设为“名字拼音姓拼音“，例如：张三，用户名配置为“San Zhang“。邮箱则配置为你的学校公邮。

git config --local user.name "San Zhang" # 用户名
git config --local user.email "xxxxxxx@stu.ecnu.edu.cn" #邮箱

如果公共代码仓库更新了，你可以通过下面的指令获取更新

git pull public bplustree_index

编译

进入项目根目录

mkdir build && cd build
cmake .. -DWITH_BOOST=../boost -DWITH_DEBUG=ON
make -j`nproc`

这一步仅用于验证环境配置是否正确，若能正常编译再进入下一步。

IDE/Editor的配置

CLion

如果你选择使用CLion进行开发，那么无需做任何配置，使用CLion打开源代码所在文件夹即可。

VSCode

查看VSCode文档，自行安装
- 如果你使用VirtualBox一类的虚拟机，安装了带图形界面的Ubuntu，建议将VSCode安装在Ubuntu中
- 如果你使用WSL，在Windows里安装VSCode然后在VSCode中安装WSL插件
- 以下默认你是按照上面的方法安装的VSCode
打开你的源代码所在的文件夹
- 虚拟机：直接按Ctrl+O打开文件夹
- WSL：按右下角的Open A Remote Window，选择New WSL Window，然后打开源代码所在文件夹

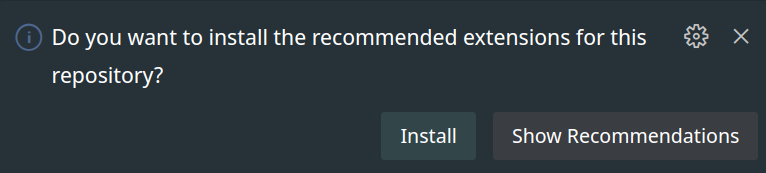

打开以后右下角会弹出提示框，点击Yes 等待插件安装完成后，按F1输入CMake: Configure进行CMake自动配置，配置完成会后自动进行代码索引。等待索引完成后进入storage/db20xx文件夹，任意打开一个文件测试跳转等功能是否正常。

B+Tree

现在正式进入B+树实验的部分, 相关代码都在

概览

本次课程实验实现一个B+树索引。B+树是一种自平衡的多路搜索树，广泛应用于数据库和文件系统的索引结构。与其他树结构（如二叉树、前缀树等）相比，B+树具有更低的树高和更好的磁盘I/O性能，特别适用于大量数据的存储和检索。一棵B+树由内部节点和叶子节点组成，内部节点负责进行索引，叶子节点存储真实数据。你的实现需要支持线程安全的搜索、插入、删除以及一个用于有序遍历叶子节点的迭代器。

实验分为两个阶段：

阶段#1(30分) - 截止日期：5月28号

阶段#2(70分) - 截止日期：6月18号

Warning

你必须使用git记录你的开发过程并将记录推送到你的Github仓库!

阶段#1

任务#1 - B+树结点

你需要为你的B+树实现三个类型的节点。

节点
内部节点
叶子节点

节点

BPlusTreeNode是内部节点与叶子节点的基类，只包含两个子类所公有的信息。BPlusTreeNode应该包含以下字段：

变量名	描述
node_type_	节点的类型(internal or leaf)
size_	该节点当前内部键值对的数量
max_size_	该节点最大能容纳的键值对数量

你需要在storage/db20xx/src/b_plus_tree_node.cc和storage/db20xx/include/b_plus_tree_node.h两个文件中实现这个类。

内部节点

一个InternalNode最多能存储 $d - 1$ 个键和 $d$ 个孩子指针。这些键和指针用一个长度为 $d$ 的数组进行存储即可。由于键和指针的数量不同，数组的第一个元素的键应该被忽略，在查找的时候总是从第二个元素开始。

InternalNode始终要保持以下性质：

size_ = number of children
$⌈ \frac{d}{2} ⌉ \leq s i z e_{\leq} d$
$\forall i, j \in (0, d), i < j ⟹ k e y_{i} < k e y_{j}$
$\forall i \in (0, d), \forall k ey \in c hi l d_{i - 1}$

你需要在storage/db20xx/src/b_plus_tree_internal_node.cc和storage/db20xx/include/b_plus_tree_internal_node.h两个文件中实现这个类。

叶子节点

LeafNode

LeafNode始终要保持以下性质：

$⌊ \frac{d}{2} ⌋ \leq s i z e_{\leq} d$
$\forall i, j \in [0, d), i < j ⟹ k e y_{i} < k e y_{j}$

值得注意的是InternalNode和LeafNode的 $d$ 可以不同。

你需要在storage/db20xx/src/b_plus_tree_leaf_node.cc和storage/db20xx/include/b_plus_tree_leaf_node.h两个文件中实现这个类。

任务#2a - B+树插入与单点查询

在阶段#1，你的B+属索引必须支持插入(put(key, value))以及单点查询(get(key))。这个索引不支持重复键；如果试图向树中插入一个已经存在的键，就不进行插入，并且返回插入失败。

如果插入操作会破坏B+树的性质，B+树节点应该分裂或进行键的重新分配。如果插入操作会更改根节点，则必须更新B+树索引中的header_node_。

插入的流程如下：

Info

如果树为空，创建一个新的根节点
找到插入位置所在的叶子节点 $L$
向 $L$ 中插入键值对
- 如果 $L$ 还有足够的空间，操作完成
- 否则，将 $L$ 分裂为 $L$ 和 $L^{'}$ 。将键值对在这两个节点之间平均分配，并且将中间的键复制后插入父亲节点 $P$ ，使得 $P$ 中有指向 $L^{'}$ 的指针。
如果， $P$ 有充足空间，则操作完成，否则将 $P$ 分裂为 $P$ 和 $P^{'}$ ，键值对平均分配。值得注意的是，与LeafNode的分裂不同，InternalNode分裂的时候，只需将中间的键插入爷爷节点，无需在 $P$ 或 $P^{'}$ 中保留这个中间键。

单点查询的流程则与二叉树的搜索类似，在每次访问InternalNode的时候定位到下一层要去哪个孩子节点查询，访问LeafNode的时候再去查找key对应的value即可。

Tip

在进行实现的时候，你会看到一个很奇怪的参数叫VersionChainHead*，这是为了让树支持多个版本的值(与MVCC相关)。你可以认为值的版本构成了一个链表，插入操作可以不覆盖旧的值，而是在版本链的头部插入一个新版本的值。当然你也可以不做多版本的实现，直接将VersionChainHead当作值，插入的时候覆盖旧值即可。

阶段#2

任务#2b - B+树删除

本任务你需要实现键的删除(remove(key))。

如果在删除过程中破坏了B+树的性质，B+树节点应该进行合并或进行键的重新分配。与插入类似，如果根节点被删除了，你需要更新B+树的根节点。

删除的流程如下：

Info

如果树是空的，直接返回
找到删除位置所在叶子节点 $L$
删除键值对
- $L$ 的size_仍在合法范围内，返回
- size_小于允许的最小值，进行合并或键的重新分配
  - 如果 $L$ 是其父节点 $P$ 最右边的孩子，则与左孩子进行合并
  - 如果 $L$ 是 $P$ 最左边的孩子，则与右孩子进行合并
  - $L$ 既不是最左也不是最右孩子，随意
  - 你需要自己思考何时进行合并，何时进行键的重新分配
  - 重新分配后需要对 $P$ 做什么操作来保证有序性规定？
如果上一步中发生了合并，在 $P$ 中删除对应的键和指针
如果删除一直传递到了根节点
- 如果根节点是叶子节点(即树只有根节点一个节点)，该做什么？
- 如果根节点是内部节点，并且只剩一个唯一的孩子，该做什么？
